Радиус изгиба — не рекомендация, а критически важный параметр. Нарушение ведет к преждевременному разрушению. В статье представлена методика точного расчета, факторы влияния и анализ последствий для гидросистемы.

В проектировании и обслуживании гидравлических систем одним из наиболее часто игнорируемых параметров является минимальный радиус изгиба МРВД (металлорукава высокого давления). Многие специалисты воспринимают его как справочную величину, однако с физической точки зрения это предельное состояние эластичности композитной структуры рукава.
Запрос «радиус изгиба мрвд» часто возникает уже на этапе монтажа, когда трассировка трубопровода входит в конфликт с конструктивом машины. Попытка «как гнуть металлорукав» за пределами допустимых норм приводит к необратимым изменениям в структуре армирования. В данной статье мы разберем физику процесса, нормативную базу и технические последствия нарушения геометрии прокладки.

1. Нормативная база и определение параметра

Минимальный радиус изгиба (Minimum Bend Radius — MBR) определяется международными и национальными стандартами. Основными документами, регламентирующими данный параметр, являются:

Важное уточнение: Согласно ISO 18752, радиус изгиба измеряется по внутренней поверхности изгиба рукава, а не по его центральной оси. Это критически важно при расчетах компоновки.

Статический и динамический режимы

Необходимо четко разграничивать два режима эксплуатации:


Для динамических режимов минимальный радиус должен быть увеличен. Если в каталоге производителя не указано иное, для динамических приложений рекомендуется увеличивать статический радиус на 30–50%, чтобы снизить усталостную нагрузку на проволоку армирования.

2. Факторы, влияющие на гибкость рукава

Гибкость МРВД не является константой. Она зависит от конструкции рукава. Ниже приведены основные факторы, определяющие допустимый радиус.

2.1. Тип армирования

Конструкция силового каркаса напрямую диктует жесткость изделия.
Примечание: Спиральное армирование (4SP, R13) обеспечивает лучшую стойкость к импульсным нагрузкам, но требует большего пространства для трассировки по сравнению с оплеточными аналогами (2SN) того же условного прохода (DN).

2.2. Внешнее покрытие и температура


2.3. Давление в системе

Существует распространенное заблуждение, что давление не влияет на радиус. На практике, при подаче давления рукав стремится выпрямиться (эффект раскручивания спиралей и удлинения оплетки). Если рукав смонтирован в изогнутом состоянии, под давлением радиус изгиба может уменьшиться, приближаясь к критическому значению.

3. Физика разрушения: что происходит внутри при перегибе

Понимание процессов, происходящих внутри рукава при нарушении параметра «радиус изгиба мрвд», позволяет осознать серьезность последствий. При изгибе рукава возникают следующие деформации:

Последствия перегиба (анализ отказов)


Запрос «последствия перегиба рукава высокого давления» часто приводит специалистов к анализу именно усталостных трещин. При изгибе меньше допустимого, проволока армирования в зоне внешнего радиуса испытывает циклические напряжения, превышающие предел выносливости металла. Это приводит к появлению микротрещин и последующему лавинообразному разрушению.

4. Методика расчета и подбор радиуса

Универсальной физической формулы для расчета MBR не существует, так как параметр определяется эмпирически производителем при испытаниях на долговечность. Однако для предварительной оценки трассировки можно использовать зависимость от наружного диаметра рукава (D_out).

Ориентировочная формула для предварительного расчета:

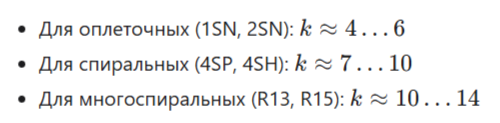

Где коэффициент:


Таблица 1. Типичные значения минимального радиуса изгиба (на основе усредненных данных ISO 18752 для рукавов 2SN и 4SP)


Внимание: Данные таблицы являются справочными. При проектировании необходимо использовать технические паспорта конкретного производителя (Parker, Eaton, Manuli, Semperit и др.), так как технологии компаундирования резины и шаг навивки проволоки могут отличаться.

5. Практические советы по монтажу

Соблюдение радиуса изгиба — это не только вопрос выбора длины рукава, но и культура монтажа.


Минимальный радиус изгиба МРВД — это граница безопасности гидравлической системы. Его нарушение не всегда приводит к мгновенной аварии, но гарантированно запускает механизмы усталостного разрушения армирующего слоя и герметизирующих элементов.

Для технического специалиста приоритетом должно быть не «вписывание» рукава в тесное пространство любой ценой, а корректная трассировка с соблюдением норм ISO 18752 и рекомендаций производителя. Игнорирование параметра радиуса изгиба экономит сантиметры пространства при монтаже, но многократно увеличивает риски простоев техники и травматизма при эксплуатации.

Помните: надежная гидросистема начинается с правильной геометрии трассы.
